Descripción general del producto

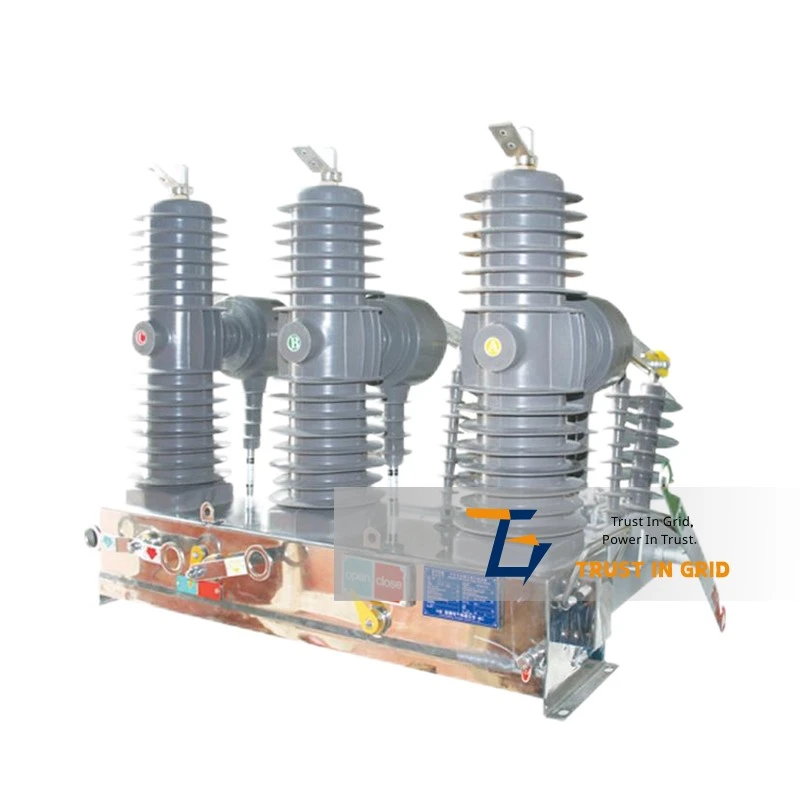

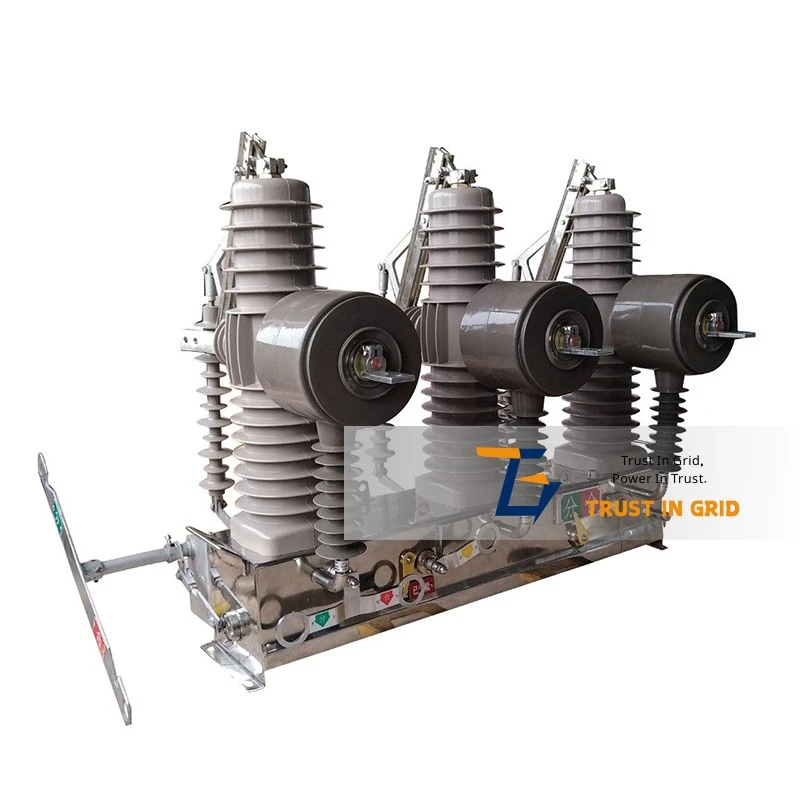

El disyuntor de vacío de alta tensión para exteriores ZW3224 (en adelante, "disyuntor") es un equipo de distribución exterior con una tensión nominal de 24 kV y CA trifásica de 50 Hz. Se utiliza principalmente para conectar y desconectar corrientes de carga, corrientes de sobrecarga y corrientes de cortocircuito en sistemas de energía. Es adecuado para aplicaciones de protección y control en subestaciones y sistemas de distribución de energía industrial, así como en redes eléctricas rurales donde se requiere una operación frecuente.
Este disyuntor presenta un tamaño compacto, peso liviano, diseño anticondensación y operación sin mantenimiento, lo que le permite adaptarse a condiciones climáticas adversas y ambientes contaminados.

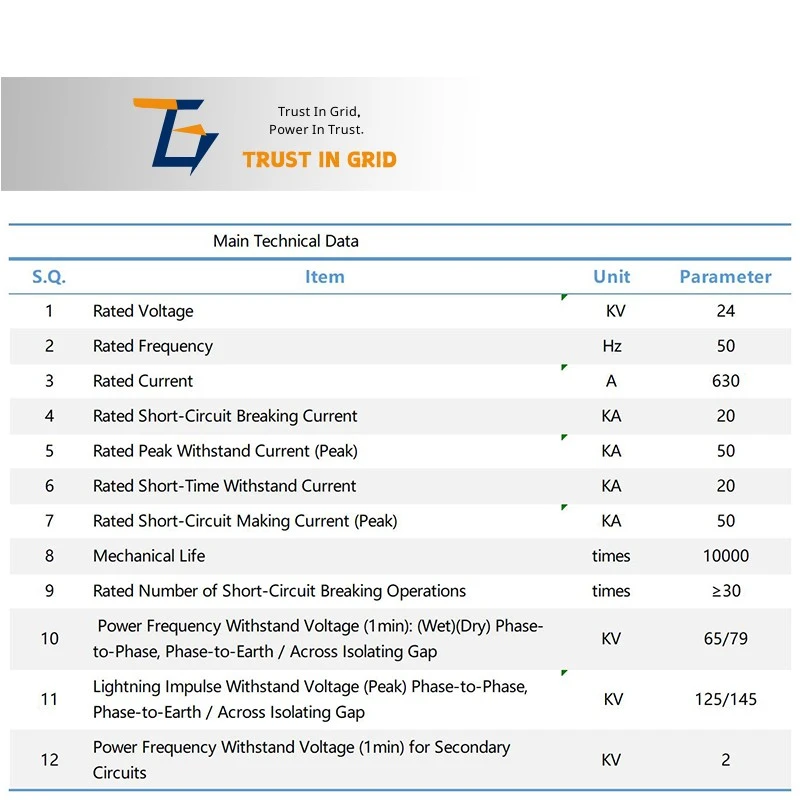

Especificaciones técnicas
|
S.Q. |
Artículo |
Unidad |
Parámetro |
|
1 |
Tensión nominal |
kV |
24 |
|
2 |
Frecuencia nominal |
Hz |
50 |
|
3 |
Corriente nominal |
A |
630 |
|
4 |
Corriente de ruptura nominal de cortocircuito |
KA |
20 |
|
5 |
Corriente máxima nominal soportada (pico) |
KA |
50 |
|
6 |
Corriente nominal de resistencia a corto plazo |
KA |
20 |
|
7 |
Corriente de cortocircuito nominal (pico) |
KA |
50 |
|
8 |
Vida mecánica |
veces |
10000 |
|
9 |
Número nominal de operaciones de interrupción de cortocircuito |
veces |
Mayor o igual a 30 |
|
10 |
Tensión soportada de frecuencia eléctrica (1 min): (húmedo) (seco) fase a fase, fase a tierra/a través del espacio de aislamiento |
kV |
65/79 |
|
11 |
Tensión soportada por impulso de relámpago (pico) Fase a fase, Fase a Tierra/a través del espacio de aislamiento |
kV |
125/145 |
|
12 |
Tensión soportada de frecuencia eléctrica (1 min) para circuitos secundarios |
kV |
2 |
Modelo y designación
ZW 3224 / T 63020 G □
ZW: Disyuntor de vacío exterior
32: Número de serie del diseño
24: Tensión nominal (kV)
T: Mecanismo de operación de resorte
630: Corriente nominal (A)
20: Corriente nominal de ruptura de cortocircuito (kA)
G: Con función de aislamiento
□: S Operación manual, D Operación eléctrica
Estándares compatibles
GB1984 "Disyuntores de alto voltaje de CA"
GB11022 "Especificaciones comunes para estándares de aparamenta y control de alta tensión"
GB311.16 "Coordinación de aislamiento para equipos de transmisión y transformación de alta tensión"
GB763 "Calentamiento de equipos eléctricos de CA de alto voltaje en funcionamiento a largo plazo"
GB2706 "Métodos de prueba de estabilidad térmica y dinámica para equipos eléctricos de CA de alto voltaje"
GB3309 "Pruebas mecánicas para aparamenta de alta tensión a temperatura ambiente"
DL/T593 "Requisitos técnicos comunes para realizar pedidos de aparamenta de alta tensión"
